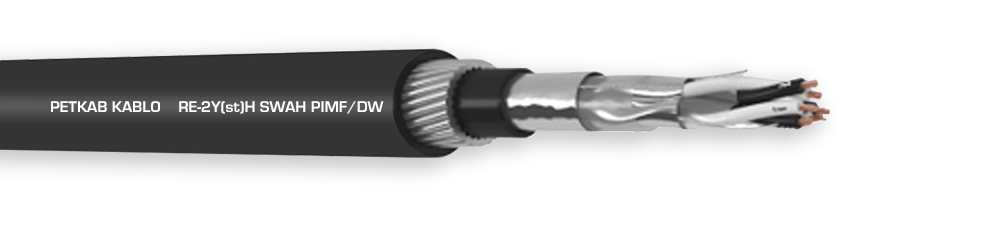

| İletken | Bükülü Tavlı Bakır (IEC/EN 60228, Sınıf 2) |
|---|---|
| Yalıtım | PE (EN 50290-2-23) |
| Damar Renkleri | Çift: Siyah / Beyaz, Numaralı Üçlü: Siyah / Beyaz / Kırmızı, Numaralı Dörtlü: Siyah / Beyaz / Kırmızı / Mavi, Numaralı |
| Ayırıcı | PES Bant |
| Bireysel Ekranlama | Al-PES Bant (0.60mm Kalaylı Bakır Topraklama Teli ile) |
| Büküm | Ekranlanmış İkilemeler / üçlemeler / dörtlemeler katlar halinde bükülür |
| Ayırıcı | PES Bant |
| Genel Ekranlama | Al-PES Bant (7x0.30mm Kalaylı Bakır Topraklama Teli ile) |
| Dış Kılıf | Halojensiz Alevi Geciktirici Malzeme (HFFR/LSZH/LSOH/FRNC) (EN 50290-2-27), RAL 9005 - Siyah, RAL 5015 - Mavi (diğer renkler isteğe bağlı) |
| Referans Standartlar | BS/EN 50288-7 |
| Damar Sayısı / Kesit(mm/mm²) | Kablo Çapı(mm)(±5%) | Bakır Ağırlığı (kg/km) | ~Kablo Ağırlığı (kg/km) |
|---|---|---|---|
| 1x2x0.5 | 5.7 | 14 | 52 |
| 2x2x0.5 | 9.4 | 29 | 109 |
| 3x2x0.5 | 9.9 | 42 | 132 |
| 4x2x0.5 | 11.0 | 54 | 163 |
| 5x2x0.5 | 12.1 | 66 | 194 |
| 6x2x0.5 | 13.1 | 78 | 224 |
| 7x2x0.5 | 13.1 | 91 | 243 |
| 8x2x0.5 | 14.9 | 103 | 286 |
| 10x2x0.5 | 17.0 | 127 | 349 |
| 12x2x0.5 | 17.6 | 152 | 399 |
| 14x2x0.5 | 18.5 | 177 | 446 |
| 16x2x0.5 | 19.7 | 201 | 502 |
| 18x2x0.5 | 20.8 | 226 | 559 |
| 20x2x0.5 | 22.1 | 250 | 618 |
| 24x2x0.5 | 24.7 | 299 | 740 |
| 30x2x0.5 | 26.2 | 373 | 881 |
| 1x2x0.75 | 6.2 | 19 | 61 |
| 2x2x0.75 | 10.3 | 39 | 128 |
| 3x2x0.75 | 11.0 | 57 | 163 |
| 4x2x0.75 | 12.0 | 74 | 197 |
| 5x2x0.75 | 13.3 | 91 | 236 |
| 6x2x0.75 | 14.6 | 108 | 278 |
| 7x2x0.75 | 14.6 | 126 | 303 |
| 8x2x0.75 | 16.6 | 143 | 357 |
| 10x2x0.75 | 18.9 | 177 | 436 |
| 12x2x0.75 | 19.6 | 212 | 500 |
| 14x2x0.75 | 20.7 | 246 | 569 |
| 16x2x0.75 | 22.0 | 281 | 640 |
| 18x2x0.75 | 23.3 | 315 | 713 |
| 20x2x0.75 | 24.7 | 350 | 788 |
| 24x2x0.75 | 27.6 | 419 | 941 |
| 30x2x0.75 | 29.3 | 523 | 1125 |
| 1x2x1 | 6.5 | 24 | 68 |
| 2x2x1 | 10.8 | 49 | 143 |
| 3x2x1 | 11.6 | 72 | 185 |
| 4x2x1 | 12.8 | 94 | 229 |
| 5x2x1 | 14.1 | 117 | 276 |
| 6x2x1 | 15.5 | 139 | 324 |
| 7x2x1 | 15.5 | 161 | 355 |
| 8x2x1 | 17.5 | 184 | 411 |
| 10x2x1 | 20.0 | 228 | 509 |
| 12x2x1 | 20.8 | 273 | 586 |
| 14x2x1 | 21.9 | 318 | 661 |
| 16x2x1 | 23.2 | 363 | 744 |
| 18x2x1 | 24.6 | 407 | 830 |
| 20x2x1 | 26.1 | 452 | 917 |
| 24x2x1 | 29.3 | 541 | 1107 |
| 30x2x1 | 31.1 | 676 | 1328 |
| 1x2x1.3 | 7.0 | 30 | 80 |
| 2x2x1.3 | 11.6 | 61 | 167 |
| 3x2x1.3 | 12.4 | 89 | 214 |
| 4x2x1.3 | 13.7 | 118 | 267 |
| 5x2x1.3 | 15.1 | 146 | 321 |
| 6x2x1.3 | 16.6 | 174 | 378 |
| 7x2x1.3 | 16.6 | 202 | 416 |
| 8x2x1.3 | 18.8 | 231 | 480 |
| 10x2x1.3 | 21.5 | 287 | 597 |
| 12x2x1.3 | 22.4 | 344 | 687 |
| 14x2x1.3 | 23.6 | 400 | 784 |
| 16x2x1.3 | 25.1 | 456 | 883 |
| 18x2x1.3 | 26.6 | 513 | 985 |
| 20x2x1.3 | 28.2 | 569 | 1088 |
| 24x2x1.3 | 31.5 | 682 | 1300 |
| 30x2x1.3 | 33.6 | 852 | 1574 |
| 1x2x1.5 | 7.2 | 33 | 85 |
| 2x2x1.5 | 12.0 | 68 | 176 |
| 3x2x1.5 | 12.8 | 99 | 228 |
| 4x2x1.5 | 14.2 | 131 | 285 |
| 5x2x1.5 | 15.6 | 162 | 343 |
| 6x2x1.5 | 17.2 | 193 | 404 |
| 7x2x1.5 | 17.2 | 225 | 445 |
| 8x2x1.5 | 19.5 | 256 | 521 |
| 10x2x1.5 | 22.4 | 319 | 647 |
| 12x2x1.5 | 23.1 | 382 | 738 |
| 14x2x1.5 | 24.4 | 445 | 841 |
| 16x2x1.5 | 25.9 | 508 | 949 |
| 18x2x1.5 | 27.5 | 571 | 1058 |
| 20x2x1.5 | 29.2 | 634 | 1180 |
| 24x2x1.5 | 32.7 | 760 | 1409 |
| 30x2x1.5 | 34.8 | 948 | 1708 |
| 1x2x2.5 | 8.5 | 51 | 117 |
| 2x2x2.5 | 14.3 | 103 | 246 |
| 3x2x2.5 | 15.3 | 152 | 323 |
| 4x2x2.5 | 16.9 | 201 | 406 |
| 5x2x2.5 | 18.7 | 250 | 491 |
| 6x2x2.5 | 20.7 | 299 | 586 |
| 7x2x2.5 | 20.7 | 348 | 648 |
| 8x2x2.5 | 23.5 | 397 | 756 |
| 10x2x2.5 | 26.9 | 495 | 937 |
| 12x2x2.5 | 28.0 | 593 | 1084 |
| 14x2x2.5 | 29.5 | 691 | 1238 |
| 16x2x2.5 | 31.3 | 789 | 1397 |
| 18x2x2.5 | 33.3 | 887 | 1569 |
| 20x2x2.5 | 35.3 | 985 | 1734 |
| 24x2x2.5 | 39.6 | 1181 | 2082 |
| 30x2x2.5 | 42.2 | 1475 | 2525 |
| Çalışma Gerilimi | 500 V* |
|---|---|
| Test Gerilimi | Damar - Damar: 2000 V; Damar - Ekran: 1000 V |
| İletken Direnci | 0.50 mm² - ≤36 Ω/km; 0.75 mm² - ≤24.5 Ω/km; 1.00 mm² - ≤18.1 Ω/km; 1.30 mm² - ≤14.2 Ω/km; 1.50 mm² - ≤12.1 Ω/km; 2.50 mm² - ≤7.41 Ω/km |
| İzolasyon Direnci | >5000 M.Ωxkm |
| Kapasite Dengesizliği (800Hz) | ≤500 pF/500m |
| Kapasite (800Hz) | ≤115 nF/km (4 çifte kadar kapasite değerinde %20'lik bir artış olabilir) |
| L/R Oranı | 0.50 mm²..1.00 mm² - ≤25 µH/Ω; 1.30 mm²..1.50 mm² - ≤40 µH/Ω; 2.50 mm² - ≤60 µH/Ω |
| Çalışma Sıcaklığı | Sabit: -40 °C........+70 °C, Hareketli: -5 °C........+50 °C |
| Alev Geciktirme | IEC/EN 60332-1, IEC/EN 60332-3-24 (CAT C) |
| Duman Yoğunluğu | IEC/EN 61034-1 |
| Halojen Asit Gaz Miktarı | IEC/EN 60754-1 |
| Korozif Gaz Ölçümü | IEC/EN 60754-2 |
| Yağa Dayanıklılık | IEC/EN 60811-404, ASTM No 2 yağı 70 °C 4 saat |
| Min. Bükülme Yarıçapı (Sabit) | 8 x Kablo Çapı |
